Что такое 4-осевая обработка с ЧПУ для сложных деталей?

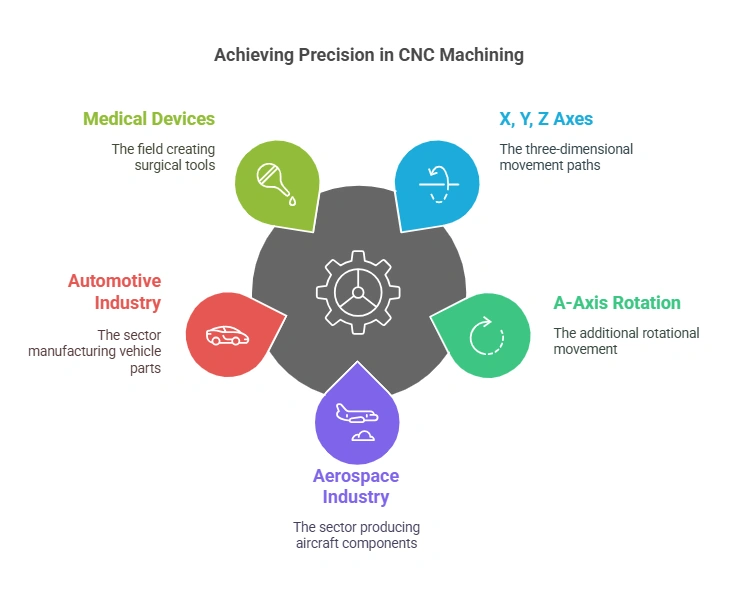

4-осевая обработка с ЧПУ относится к производственному процессу, в котором станки с числовым программным управлением (ЧПУ) работают по четырем различным осям одновременно для создания сложных и замысловатых деталей. В отличие от традиционных 3-осевых станков, которые движутся по осям X, Y и Z, 4-осевые станки добавляют ось вращения (обычно ось A), что позволяет вращать заготовку во время обработки. Эта возможность позволяет производить высокодетализированные и геометрически сложные компоненты, которые было бы трудно или невозможно достичь с меньшим количеством осей. Такие отрасли, как аэрокосмическая, автомобильная и медицинская промышленность, часто полагаются на 4-осевую обработку с ЧПУ для прецизионных деталей, таких как лопатки турбин, компоненты двигателей и хирургические инструменты.

Почему 4-осевая обработка с ЧПУ повышает точность обработки сложных деталей?

4-осевая обработка с ЧПУ значительно повышает точность обработки сложных деталей за счет введения дополнительной оси движения. Эта ось вращения позволяет станку приближаться к заготовке под разными углами, не требуя ручного перемещения. В результате инструмент может поддерживать постоянный контакт с материалом, уменьшая количество ошибок и обеспечивая более жесткие допуски. Кроме того, возможность вращения заготовки позволяет с высокой точностью создавать поднутрения, изогнутые поверхности и сложные геометрические формы. Такой уровень точности имеет решающее значение для отраслей, где даже малейшее отклонение может привести к выходу детали из строя, например, в аэрокосмической или медицинской промышленности.

Как работает 4-осевая обработка с ЧПУ: пошаговое руководство

1. Проектирование детали: Начните с создания подробной 3D-модели детали с помощью программного обеспечения CAD. Эта модель будет служить схемой для процесса обработки.
2. Конвертировать в код ЧПУ: Используйте программное обеспечение CAM для преобразования проекта САПР в G-код, язык, который понимают станки с ЧПУ.
3. Настройка машины: Закрепите заготовку на поворотном столе 4-осевого станка с ЧПУ, убедившись, что он правильно выровнен.
4. Выбор инструмента: Выберите подходящие режущие инструменты в зависимости от материала и требований к конструкции.
5. Калибровка машины: Откалибруйте станок, чтобы убедиться, что все оси работают правильно, а заготовка точно позиционируется.
6. Начало механической обработки: Запуск программы ЧПУ, позволяющей станку одновременно перемещаться по осям X, Y, Z и A для придания формы детали.
7. Контролируйте процесс: Непрерывный мониторинг процесса обработки для обеспечения точности и внесения корректировок при необходимости.
8. Отделка и осмотр: После завершения обработки извлеките деталь и проверьте ее на точность и качество.

Каковы области применения 4-осевой обработки с ЧПУ в сложных отраслях промышленности?

4-осевая обработка с ЧПУ широко используется в отраслях, требующих высокой точности и сложной геометрии. Некоторые ключевые области применения включают:

• Аэрокосмический: Производство лопаток турбин, компонентов двигателей и конструкционных деталей со сложными конструкциями.
• Автомобильный: Производство деталей двигателя, компонентов трансмиссии и прототипов по индивидуальному заказу.
• Медицинские приборы: Создание хирургических инструментов, имплантатов и протезов с точными допусками.
• Оборона: Обработка деталей для огнестрельного оружия, оптики и устройств связи.
• Электроника: Изготовление корпусов, разъемов и радиаторов для электронных устройств.

Эти отрасли извлекают выгоду из способности 4-осевой обработки с ЧПУ производить детали сложной формы и высокой точности, обеспечивая оптимальную производительность и надежность.

Каковы преимущества 4-осевой обработки с ЧПУ для сложных и детализированных деталей?

4-осевая обработка с ЧПУ имеет несколько преимуществ для производства сложных и детализированных деталей:

• Повышенная точность: Дополнительная ось вращения обеспечивает более точные пропилы и сложные геометрические формы.
• Сокращение времени настройки: Возможность вращения заготовки устраняет необходимость в ручном перемещении, экономя время и уменьшая количество ошибок.
• Улучшенная обработка поверхности: Непрерывная обработка по нескольким осям приводит к более гладким поверхностям и меньшему количеству дефектов.
• Многосторонность: Способен работать с широким спектром материалов, включая металлы, пластмассы и композиты.
• Экономическая эффективность: Снижая потребность в нескольких установках и сводя к минимуму отходы материала, 4-осевая обработка может снизить производственные затраты.

Эти преимущества делают 4-осевую обработку с ЧПУ идеальным выбором для отраслей, где требуются высококачественные сложные детали.

Какие материалы обычно используются в 4-осевой обработке с ЧПУ для сложных деталей?

4-осевая обработка с ЧПУ совместима с широким спектром материалов, что делает ее универсальной для различных отраслей промышленности. Выбор материала зависит от предполагаемого применения детали, требований к прочности и условий окружающей среды. Распространенные материалы включают:

• Металлов:
  • Алюминий: легкий, устойчивый к коррозии и простой в обработке, идеально подходит для деталей аэрокосмической и автомобильной промышленности.
  • Нержавеющая сталь: прочная и устойчивая к износу, часто используется в медицинских устройствах и оборудовании для пищевой промышленности.
  • Титан: высокое соотношение прочности к весу и биосовместимость, идеально подходит для аэрокосмической и медицинской имплантации.
  • Латунь: Отличная обрабатываемость и эстетическая привлекательность, обычно используется для декоративных компонентов и фурнитуры.
• Пластмасс:
  • АБС-пластик: прочный и ударопрочный, подходит для прототипов и потребительских товаров.
  • PEEK: Устойчивость к высоким температурам и химическая стабильность, используется в медицинских и аэрокосмических приложениях.
  • Поликарбонат: прозрачный и прочный, идеально подходит для линз и защитных чехлов.
• Композиты:
  • Полимеры, армированные углеродным волокном (CFRP): легкие и прочные, используются в высокопроизводительных автомобильных и аэрокосмических деталях.

Каждый материал обладает уникальными свойствами, влияющими на процесс обработки, такими как скорость резания, выбор инструмента и требования к охлаждению.

Каковы ключевые факторы, влияющие на производительность 4-осевой обработки с ЧПУ?

Производительность 4-осевой обработки с ЧПУ зависит от нескольких критических факторов:

1. Жесткость машины: Прочная рама станка снижает вибрации, обеспечивая более высокую точность и лучшую обработку поверхности.
2. Качество инструмента: Высококачественные режущие инструменты, изготовленные из таких материалов, как твердый сплав или алмаз, повышают эффективность и снижают износ.
3. Возможности программного обеспечения: Усовершенствованное программное обеспечение CAM оптимизирует траектории движения инструмента, сводит к минимуму ошибки и повышает производительность.
4. Навыки оператора: Опытные операторы могут точно настроить параметры машины и эффективно устранять неполадки.
5. Охлаждающая жидкость и смазка: Надлежащее охлаждение и смазка предотвращают перегрев и продлевают срок службы инструмента.
6. Крепление заготовки: Надежное и точное крепление гарантирует, что заготовка остается стабильной во время обработки.

Обращая внимание на эти факторы, производители могут максимизировать производительность своих 4-осевых станков с ЧПУ и добиться превосходных результатов.

С какими трудностями заключается обработка сложных деталей с помощью 4-осевого станка с ЧПУ?

Несмотря на то, что 4-осевая обработка с ЧПУ имеет множество преимуществ, она также сопряжена с рядом проблем:

• Сложное программирование: Создание точных траекторий движения инструмента для сложных конструкций требует передового программного обеспечения CAM и квалифицированных программистов.
• Доступ к инструментам: Дополнительная ось иногда может ограничивать доступ инструмента к определенным областям заготовки, что требует творческих решений.
• Прогиб материала: Тонкие или хрупкие детали могут изгибаться или вибрировать во время обработки, что влияет на точность.
• Управление теплом: Высокоскоростная обработка может выделять тепло, что может привести к повреждению заготовки или инструментов.
• Стоить: Первоначальные инвестиции в 4-осевые станки с ЧПУ и оснастку могут быть высокими, особенно для небольших операций.

Преодоление этих проблем часто включает в себя сочетание передовых технологий, квалифицированного персонала и тщательного планирования.

Каковы соображения по проектированию продукта для 4-осевой обработки с ЧПУ?

Проектирование деталей для 4-осевой обработки с ЧПУ требует тщательного рассмотрения для обеспечения технологичности и эффективности. Ключевые факторы включают:

1. Геометрическая сложность: Используйте ось вращения для создания поднутрений, изогнутых поверхностей и сложных деталей.
2. Доступность инструментов: Убедитесь, что конструкция позволяет режущему инструменту достигать всех необходимых участков без помех.
3. Выбор материала: Выбирайте материалы, которые сочетают в себе требования к производительности и обрабатываемости.
4. Допуски: Укажите соответствующие допуски, чтобы избежать ненужной точности, которая может привести к увеличению затрат.
5. Обработка поверхности: Проектирование для достижимой чистоты поверхности в зависимости от материала и процесса обработки.
6. Сведите к минимуму изменения в настройках: Оптимизируйте конструкцию, чтобы уменьшить потребность в нескольких настройках, сэкономить время и уменьшить количество ошибок.

Учитывая эти соображения, дизайнеры могут создавать детали, которые являются одновременно функциональными и экономичными в производстве.

Как правильно выбрать 4-осевой станок с ЧПУ для сложных деталей

Выбор правильного 4-осевого станка с ЧПУ включает в себя оценку нескольких факторов, чтобы убедиться, что он соответствует вашим конкретным потребностям. Выполните следующие действия:

1. Определите свои требования:
   • Определите размер и сложность деталей, которые вы будете обрабатывать.
   • Определите материалы, с которыми вы будете работать.
2. Оценка технических характеристик машины:
   • Проверьте рабочую зону станка, чтобы убедиться, что он подходит для размещения деталей.
   • Проверьте частоту вращения и мощность шпинделя на совместимость с вашими материалами.
3. Оценка совместимости программного обеспечения:
   • Убедитесь, что станок поддерживает используемое вами программное обеспечение CAD/CAM.
   • Обратите внимание на такие функции, как моделирование и обнаружение столкновений.
4. Учитывайте точность и аккуратность:
   • Проверьте точность позиционирования и повторяемость станка.
   • Проверьте наличие таких функций, как автоматическая калибровка инструмента и измерение.
5. Оценка качества сборки:
   • Выбирайте машину с жесткой рамой и качественными комплектующими для долговечности.
   • Ищите авторитетные бренды с хорошей поддержкой клиентов.
6. Бюджет и ROI:
   • Сравните первоначальные затраты с ожидаемой окупаемостью инвестиций.
   • Учитывайте расходы на техническое обслуживание и эксплуатацию.

Тщательно рассмотрев эти факторы, вы можете выбрать 4-осевой станок с ЧПУ, который обеспечит оптимальную производительность для ваших сложных деталей.
