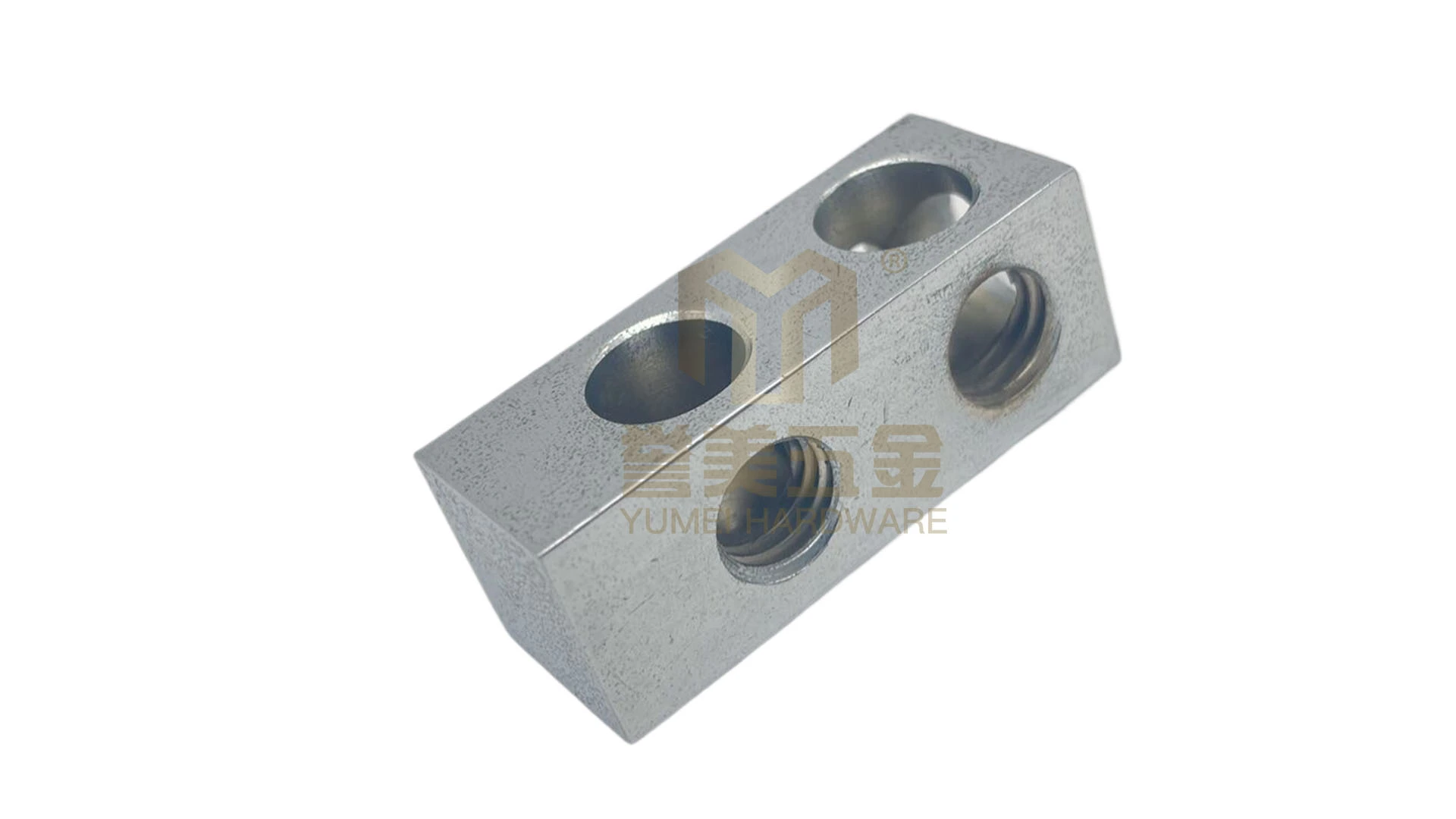

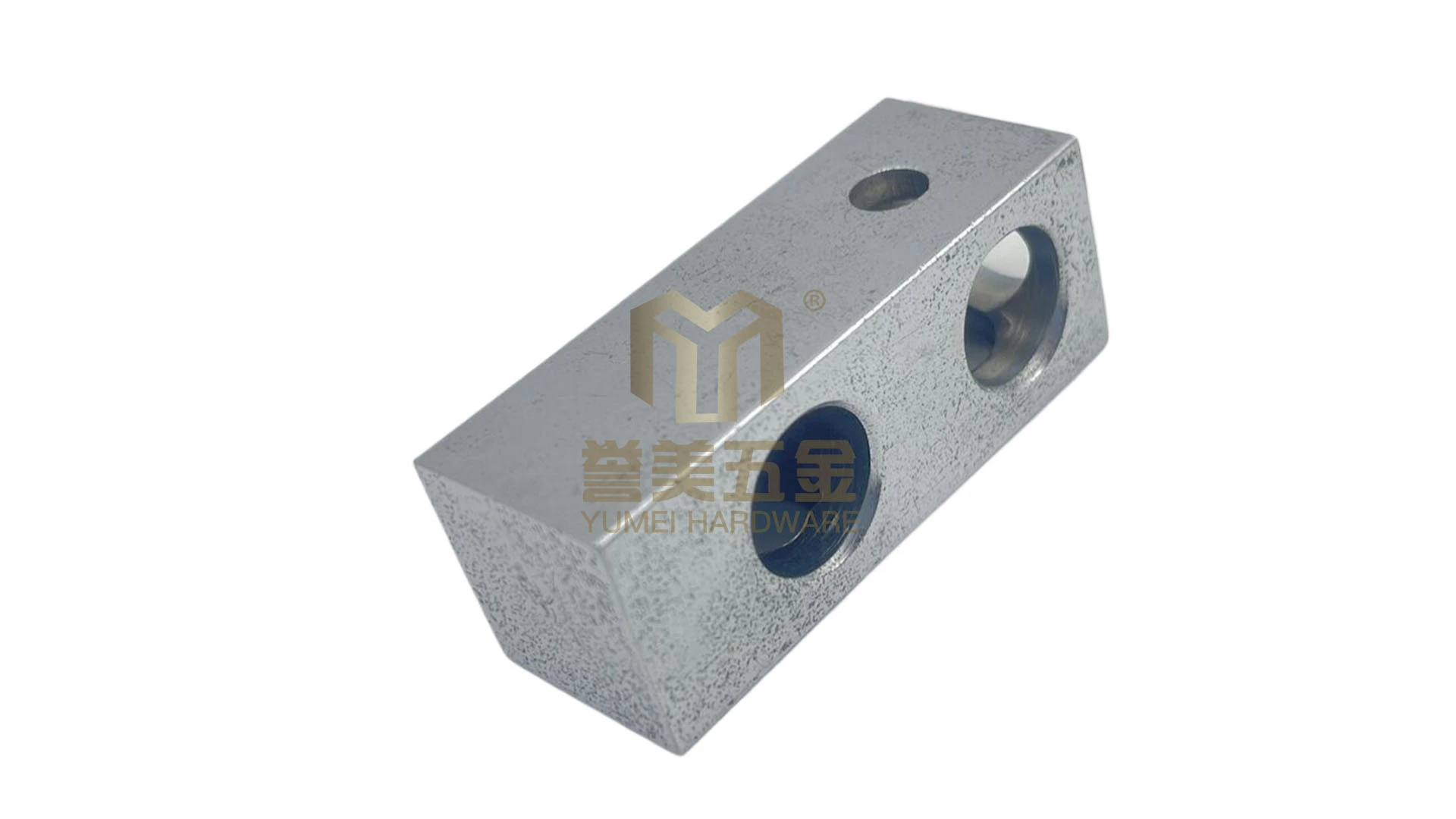

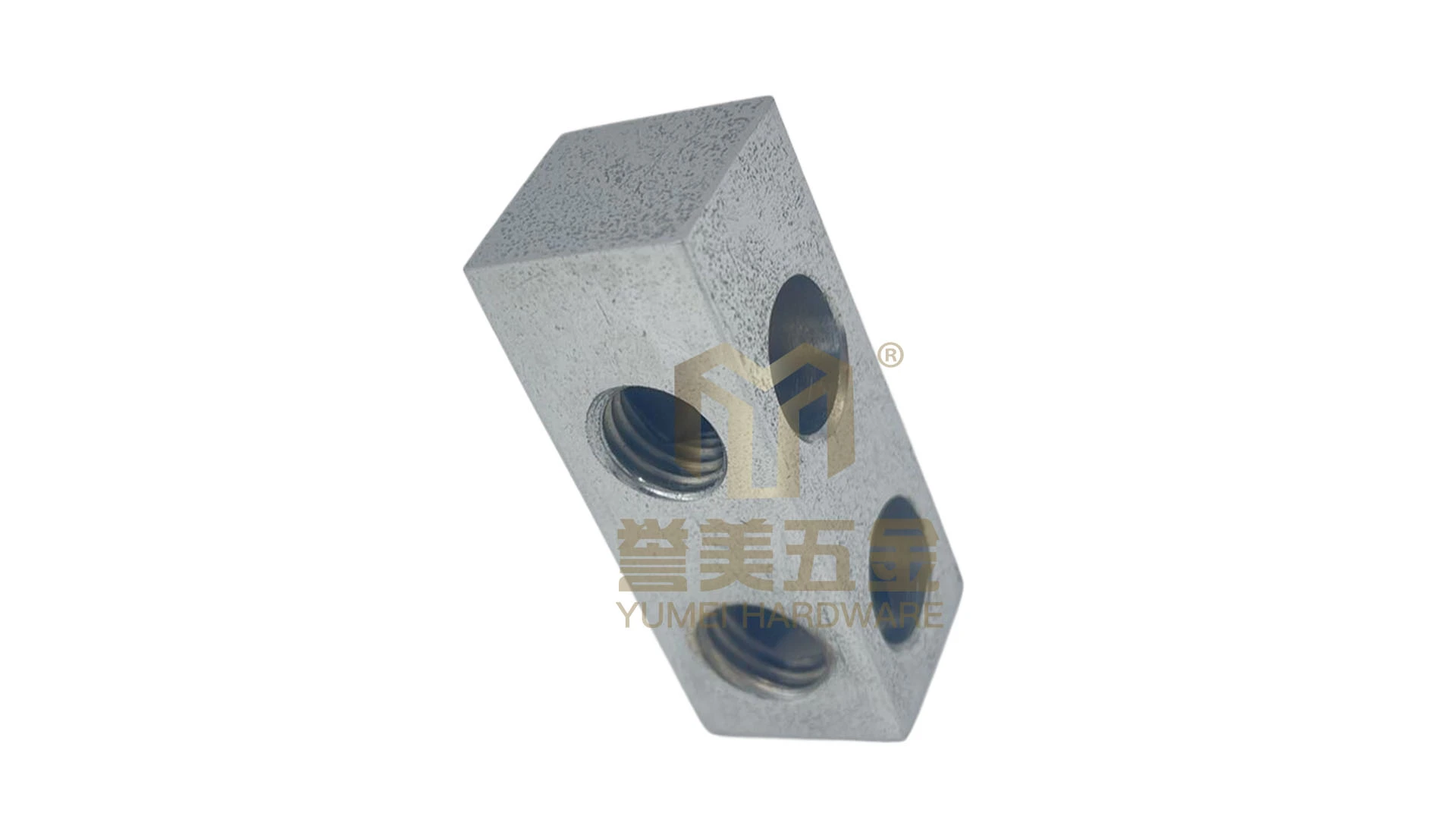

Uporablja se za visoko natančno obdelavo zapletenih 4-osnih CNC obdelovalnih delov | Strojna oprema Yumei

Katere so pogoste težave pri 4-osni CNC obdelavi in kako jih rešiti?

Kateri so najpogostejši izzivi pri 4-osni CNC obdelavi?

4-osna CNC obdelava uvaja kompleksnost, ki presega standardne 3-osne operacije. Pogosta vprašanja vključujejo:

• Motnje orodja:Dodatna rotacijska os povečuje tveganje trčenja med orodji, pritrdilnimi elementi ali sestavnimi deli stroja.
• Vibracije obdelovanca:Večji doseg orodja ali nepodprte geometrije lahko povzročijo harmonične vibracije.
• Napake koordinatnega sistema:Neporavnanost med rotacijsko in linearno osjo vodi do položajnih netočnosti.
• Variabilnost površinske obdelave:Nedosledni koti rezanja ustvarjajo vidne oznake orodja na ukrivljenih površinah.
• Sinhronizacija programa:Nepravilen čas med rotacijskim gibanjem in linearnimi rezalnimi potmi.

Zakaj je optimizacija poti orodja pomembna pri 4-osni obdelavi?

Rotacijska stopnja svobode zahteva strateško načrtovanje:

1. 1. korak:Analizirajte geometrijo delov za prepoznavanje optimalnih položajev rotacijske osi
2. 2. korak:Uporabite programsko opremo CAM s 4-osno simulacijo za vizualizacijo vklopa orodja
3. 3. korak:Izvedite trohoidno rezkanje za globoke votline za zmanjšanje upogiba orodja
4. 4. korak:Dinamično prilagajanje hitrosti pomaka na podlagi sprememb efektivnega premera rezalnika

Kako preprečiti deformacijo obdelovanca med 4-osnimi operacijami?

Tankostenski ali asimetrični deli zahtevajo posebno ravnanje:

• Zasnova napeljave:Uporabite modularne napeljave, ki se vrtijo z obdelovancem, da ohranite podporo
• Strategija rezanja:Nadomestne stranice obdelave za enakomerno porazdelitev toplotne obremenitve
• Izbira orodja:Prednost končnih rezkarjev s spremenljivo vijačnico za dušenje vibracij
• Validacija procesa:Izvedite testne reze s številčnicami za merjenje upogiba

Ali lahko programske rešitve zmanjšajo napake pri 4-osni obdelavi?

Napredni sistemi CAM obravnavajo kritične bolečinske točke:

• Zaznavanje trka:Okolja navideznih strojev označijo motnje pred obdelavo
• Natančnost postprocesorja:Strojno specifični prevajalci zagotavljajo pravilno generiranje G-kode
• Nadzor usmerjenosti orodja:Avtomatska kompenzacija nagiba ohranja optimalne kote rezanja
• Zvestoba simulacije:Vizualizacija odstranjevanja materiala prepozna morebitne napake

Kakšen je postopek nadzora kakovosti pri 4-osni CNC obdelavi?

Kaj vključuje nadzor kakovosti (QC) pri 4-osni CNC obdelavi?

Nadzor kakovosti (QC) pri 4-osni CNC obdelavi je sistematičen pristop k zagotavljanju natančnosti, dimenzijske natančnosti in površinske obdelave strojno obdelanih delov. To vključuje:

• Orodja za pregled:Uporaba mikrometrov, CMM (koordinatnih merilnih strojev) in optičnih primerjalnikov.
• Validacija procesa:Preverjanje poti orodja, pritrditve in lastnosti materiala pred proizvodnjo.
• Preverjanje dimenzij:Navzkrižno sklicevanje na meritve delov z modeli CAD/CAM.

Zakaj je QC ključnega pomena za 4-osne strojno obdelane dele?

4-osna CNC obdelava dodaja rotacijsko gibanje (običajno okoli osi X), kar povečuje kompleksnost. QC preprečuje:

• Geometrijske napake:Neporavnanost zaradi hkratnih večosnih gibov.
• Upogib orodja:Netočnosti zaradi razširjenega dosega orodja v zapletenih konturah.
• Materialni odpadki:Zgodnje odkrivanje napak zmanjša količino odpadkov.

Kako se QC izvaja korak za korakom?

1. Predprodukcija:Umerite stroje in simulirajte poti orodij s programsko opremo CAM.
2. V postopku:Spremljanje v realnem času s sondami in senzorji za odkrivanje odstopanj.
3. Po obdelavi:Končni pregled z uporabo CMM za kritične tolerance (npr. ±0,005 mm).

Ali se lahko uporabljajo avtomatizirani sistemi za preverjanje kakovosti?

Da. Napredne 4-osne CNC nastavitve vključujejo:

• Sonde na stroju:Samodejno merjenje delov med premori.
• Analitika, ki jo poganja umetna inteligenca:Predvidite težave z obrabo orodja ali poravnavo iz preteklih podatkov.
• Laserski skenerji:Zajemite 3D površinske profile za hitro preverjanje.

Kako vzdrževati 4-osni CNC stroj?

Kaj je 4-osni CNC stroj?

4-osni CNC (računalniško numerično krmiljenje) stroj je natančno orodje, ki se uporablja za obdelavo kompleksnih delov z vrtenjem obdelovanca vzdolž dodatne osi (os A) izven standardnih osi X, Y in Z. To omogoča zapletene reze, konture in vrtanje brez ročnega premeščanja. Pravilno vzdrževanje zagotavlja dolgo življenjsko dobo, natančnost in učinkovitost.

Zakaj je vzdrževanje pomembno za 4-osne CNC stroje?

Redno vzdrževanje preprečuje drage izpade, zmanjšuje obrabo in zagotavlja dosledno kakovost delov. Zanemarjanje vzdrževanja lahko povzroči neporavnanost, zlom orodja ali celo okvaro stroja. Dobro vzdrževan stroj deluje tudi varneje in učinkoviteje, kar prihrani čas in vire.

Kako vzdrževati 4-osni CNC stroj korak za korakom

• Dnevni pregledi:Preglejte raven hladilne tekočine, namažite gibljive dele in očistite ostružke / odpadke z delovnega območja.
• Tedenske naloge:Preverite poravnavo osi, preverite iztekanje vretena in preverite obrabo držal orodja.
• Mesečno vzdrževanje:Umerite 4. os (os A), očistite ali zamenjajte filtre in preglejte električne povezave.
• Četrtletno servisiranje:Zamenjajte obrabljene pasove, preizkusite kompenzacijo zazora in po potrebi posodobite programsko opremo CNC.

Ali lahko vzdrževanje izvajate brez strokovne pomoči?

Osnovno vzdrževanje, kot so čiščenje, mazanje in vizualni pregledi, lahko opravijo operaterji. Vendar pa lahko naloge, kot so kalibracija osi ali popravila vretena, zahtevajo certificiranega tehnika. Vedno si oglejte priročnik naprave in upoštevajte varnostne protokole.

Ali pravilno vzdrževanje izboljša natančnost obdelave?

Da! Redno vzdrževanje zmanjšuje napake pri toplotnem raztezanju, zmanjšuje vibracije in zagotavlja natančno pozicioniranje orodja, kar je ključnega pomena za 4-osno obdelavo z visoko toleranco. Dobro vzdrževan stroj dosledno proizvaja dele v skladu s specifikacijami.

Kakšne so prednosti uporabe 4-osnega CNC obdelave?

Zakaj je 4-osna CNC obdelava edinstvena?

4-osna CNC obdelava doda rotacijsko os (običajno os A) tradicionalnemu 3-osnemu sistemu (X, Y, Z), kar omogoča, da se obdelovanec samodejno vrti med rezanjem. To omogoča:

• Kompleksne geometrije: Obdelava ukrivljenih ali kotnih elementov brez ročnega premeščanja.
• Večstranske operacije: Dokončanje delov z elementi na več površinah v eni nastavitvi.
• Neprekinjeno rezanje: Orodje ostane vpleteno v material za bolj gladko obdelavo.

Zakaj izbrati 4-osni namesto 3-osnega CNC?

V primerjavi s 3-osnimi stroji 4-osni CNC ponuja:

• Skrajšan čas namestitve: Ni potrebe po ročnem obračanju obdelovanca za sekundarne operacije.
• Večja natančnost: Odpravlja človeške napake pri premeščanju.
• Stroškovna učinkovitost: Hitrejša proizvodnja znižuje stroške dela na del.
• Svoboda oblikovanja: Omogoča podrezanje in organske oblike, ki jih ni mogoče s 3-osmi.

Kako 4-osni CNC izboljša proizvodnjo?

Izboljšava poteka dela postane jasna pri pregledu tipičnega procesa:

1. Enotna nastavitev: Material naložite enkrat namesto večkrat za različne strani.
2. Avtomatizirano vrtenje: Os A se natančno vrti med postopki obdelave.
3. Hkratno gibanje: Nekateri stroji lahko premikajo vse 4 osi hkrati za kompleksne konture.
4. Delovanje brez nadzora: Zmožnost daljšega delovanja brez posredovanja operaterja.

Ali lahko 4-osni stroji obvladajo vaš projekt?

Te aplikacije kažejo svojo vsestranskost:

• Aerospace: Lopatice turbine s profili profila
• Avtomobilski: Odmične gredi in kompleksni sestavni deli motorja
• Medicinski: Ortopedski implantati z biološkimi površinami
• Prototyping: Funkcionalni modeli z resničnimi oblikovnimi značilnostmi

Ali 4-osna obdelava vpliva na površinsko obdelavo?

Rotacijska zmogljivost zagotavlja izrazite prednosti končne obdelave:

• Dosledna uporaba orodja: Ohranja optimalne kote rezanja med delovanjem
• Zmanjšane oznake orodja: Neprekinjeno gibanje zmanjša vidne prehodne črte
• Boljši dostop: Omogoča orodjem, da se približajo obdelovancem iz idealnih usmeritev
• Vrhunski detajli: Doseže boljše lastnosti kot 3-osni na zapletenih delih

Katere materiale je mogoče obdelati s 4-osnim CNC?

4-osna CNC obdelava ponuja vsestranskost pri izbiri materialov, kar proizvajalcem omogoča delo s široko paleto kovin, plastike in kompozitov. Dodatna rotacijska os (A ali B) omogoča kompleksne geometrije in podrezanja, zaradi česar je primerna za materiale, ki zahtevajo obdelavo pod več koti.

Zakaj je izbira materiala pomembna v 4-osnem CNC?

Izbira materiala vpliva na učinkovitost obdelave, življenjsko dobo orodja in kakovost končnega dela. Trši materiali, kot je titan, zahtevajo počasnejše hitrosti in specializirano orodje, medtem ko mehkejši materiali, kot je aluminij, omogočajo hitrejšo proizvodnjo. 4-osna zmogljivost zagotavlja natančnost ne glede na trdoto materiala.

Kako izbrati pravi material za 4-osno obdelavo?

• 1. korak:Upoštevajte mehanske zahteve (trdnost, toplotna odpornost)
• 2. korak:Ocenite ocene obratljivosti
• 3. korak:Analizirajte kompromise med stroški in uspešnostjo
• 4. korak:Dejavnik potreb po naknadni obdelavi

Ali lahko 4-osni CNC stroj eksotične materiale?

Da, napredni 4-osni stroji s togimi konstrukcijami in hitrimi vreteni lahko ravnajo z zahtevnimi materiali, vključno z:

• Inconel in druge superzlitine
• Polimeri, ojačani z ogljikovimi vlakni
• Natančna keramika (z diamantnim orodjem)
• Visokotemperaturni termoplasti, kot je PEEK

Ali debelina materiala vpliva na 4-osno obdelavo?

Vplivi na debelino materiala:

• Izbira orodja (razmerje med dolžino in premerom)
• Parametri rezanja (hitrosti pomaka, globina reza)
• Rešitve za držanje obdelovanega objekta
• Zahteve za nadzor vibracij

Tanjši materiali lahko zahtevajo posebno pritrditev, da se prepreči upogibanje med večosnimi operacijami.

Kakšne so aplikacije 4-osnega CNC obdelave?

Katere panoge uporabljajo 4-osno CNC obdelavo?

4-osna CNC obdelava je široko sprejeta v panogah, ki zahtevajo kompleksne geometrije in visoko natančnost. Ključni sektorji vključujejo:

• Aerospace:Uporablja se za lopatice turbin, sestavne dele motorja in strukturne dele, ki zahtevajo obdelavo pod več koti.
• Avtomobilski:Idealno za odmične gredi, glave cilindrov in prototipe po meri z ukrivljenimi površinami.
• Medicinski:Proizvaja ortopedske vsadke, kirurška orodja in zobno protetiko z zapletenimi konturami.
• Obramba:Izdeluje sestavne dele strelnega orožja, dele raket in opremo za oklepna vozila.
• Potrošniška elektronika:Ustvarja ohišja, priključke in hladilnike z natančno rezanimi funkcijami.

Zakaj izbrati 4-osno nad 3-osno CNC obdelavo?

4-osni CNC doda rotacijsko gibanje (običajno okoli osi X), kar omogoča:

• Skrajšan čas namestitve:Kompleksne dele je mogoče obdelati v enem samem postopku brez ročnega premeščanja.
• Večja natančnost:Odpravlja kumulativne napake iz več korakov vpenjanja.
• Kompleksna geometrija:Ročaji podrezi, vijačne značilnosti in asimetrične oblike nemogoče s 3-osmi.
• Stroškovna učinkovitost:Znižuje stroške dela in materialne odpadke za srednje serijsko proizvodnjo.

Kako 4-osna obdelava deluje korak za korakom?

1. Dizajn:CAD modeli so ustvarjeni z mislijo na posebne 4-osne poti orodja.
2. Programiranje:Programska oprema CAM ustvari G-kodo, ki upošteva premike rotacijske osi.
3. Setup:Obdelovanec je nameščen na vrtljivo mizo (os A) z natančno poravnavo.
4. Obdelave:Hkratno 3-osno linearno gibanje + rotacijsko rezanje doseže kompleksne oblike.
5. Zaključna:Sekundarne operacije, kot je poliranje, lahko sledijo, medtem ko del ostane pritrjen.

Ali lahko 4-osni stroji nadomestijo 5-osne sisteme?

Čeprav je vsestranska, ima 4-osna omejitev v primerjavi s 5-osno:

• Enojna rotacijska ravnina:4-osni se vrti samo okoli ene osi (običajno X), medtem ko 5-osni doda drugo vrtilno os.
• Dostop:5-osni omogoča boljši dostop do orodja za globoke votline ali ekstremne kote.
• Stroški in koristi:4-osni pogosto zadostujejo za cilindrične dele ali zmerno kompleksnost, kar ponuja boljšo donosnost naložbe za številne trgovine.

Katere so komponente 4-osnega CNC stroja?

Kaj sestavlja 4-osni CNC stroj?

4-osni CNC stroj je sestavljen iz več ključnih komponent, ki skupaj omogočajo natančno večsmerno obdelavo. Glavni deli vključujejo:

• Okvir stroja:Zagotavlja strukturno stabilnost in odpornost na vibracije.
• Vreteno:Vrtljiva komponenta, ki drži rezalna orodja (običajno navpično ali vodoravno).
• Vrtljiva miza 4. osi:Omogoča vrtenje okoli osi X (os A) za kompleksne geometrije.
• Nadzorna plošča:Vmesnik za operaterje za vnos G-kode in spremljanje operacij.
• Linearna vodila:Zagotovite nemoteno gibanje vzdolž osi X, Y in Z.
• Menjalnik orodja:Samodejni sistem za preklapljanje med več orodji (opcijsko).

Zakaj je vsaka komponenta pomembna?

4. os (os A) bistveno razlikuje ta sistem od 3-osnih strojev. Vrtljiva miza omogoča:

• Neprekinjena obdelava cilindričnih delov brez premestitve
• Sočasna 4-osna interpolacija za kompleksne konture
• Skrajšan čas namestitve za operacije z več obrazi

Natančni kroglični vijaki in servo motorji ohranjajo natančnost pozicioniranja v mikronih med večosnimi gibi.

Kako te komponente delujejo skupaj?

Potek delovanja po korakih:

1. Krmilni sistem interpretira CAD/CAM načrte v G-kodo
2. Linearni motorji postavijo obdelovanec vzdolž osi X/Y/Z
3. Vrtljiva miza vrti obdelovanec (os A), kot je programirano
4. Hitrotreno vreteno (običajno 8.000–15.000 vrt./min) vključuje rezalna orodja
5. Hladilni sistemi preprečujejo toplotne deformacije med obdelavo

Ali je mogoče komponente prilagoditi?

Proizvajalci pogosto ponujajo modularne konfiguracije:

• Možnosti vrtljive mize:Neposredni pogon v primerjavi z polžastim menjalnikom z različnimi zmogljivostmi navora
• Izbira vretena:Visok navor za težke reze ali visoke hitrosti za končno obdelavo
• Nadzorni sistemi:Lastniški vmesniki Fanuc, Siemens ali Haas
• Zmogljivost orodja:12-orodjarni vrtiljaki do 60+ revij za orodje

Kako deluje 4-osna CNC obdelava?

Kaj je 4-osna CNC obdelava?

4-osna CNC obdelava je napreden proizvodni proces, pri katerem računalniško vodeno obdelovalno orodje deluje vzdolž štirih osi (X, Y, Z in dodatne rotacijske osi, običajno A ali B). To omogoča stroju, da ustvarja kompleksne geometrije z vrtenjem obdelovanca ali rezalnega orodja ob ohranjanju natančnosti. Za razliko od 3-osne obdelave, ki je omejena na linearna gibanja, 4-osni CNC dodaja rotacijske zmogljivosti, ki omogočajo podrezanje, ukrivljene površine in zapletene podrobnosti v eni sami nastavitvi.

Zakaj uporabljati 4-osno CNC obdelavo?

• Izdelava kompleksnih delov:Idealno za vesoljske, avtomobilske ali medicinske komponente z nelinearnimi značilnostmi.
• Skrajšan čas namestitve:Rotacijsko gibanje odpravlja ročno premeščanje in izboljšuje učinkovitost.
• Večja natančnost:Neprekinjena obdelava zmanjša napake pri večkratnem vpenjanju.
• Stroškovno učinkovito za prototipe:Enostopenjska obdelava zmanjšuje količino dela in materialne odpadke.

Kako deluje 4-osni CNC proces? (korak za korakom)

1. Oblikovanje in programiranje:CAD model se pretvori v CNC kodo (G-koda), ki določa poti orodja in vrtljaje.
2. Pritrditev obdelovanca:Material je pritrjen na vrtljivo mizo (4. os).
3. Izbira orodja:Rezalniki so izbrani glede na material (npr. končni rezkarji za aluminij).
4. Obdelave:Vreteno se premika vzdolž X/Y/Z, medtem ko rotacijska os dinamično postavlja obdelovanec.
5. Zaključna:Sledijo lahko sekundarne operacije, kot je raziglevanje.

Ali lahko 4-osni stroji nadomestijo 3 osi?

Medtem ko 4-osni CNC ponuja vrhunsko vsestranskost, 3-osni ostaja stroškovno učinkovit za enostavnejše dele. Izbira je odvisna od:

• Kompleksnost dela:4-osni se odlikuje s konturami ali večkotnimi funkcijami.
• Proračun:4-osni stroji imajo višje vnaprejšnje stroške, vendar prihranijo čas za zapletena opravila.
• Glasnost:Proizvodnja velikih količin lahko upraviči 4-osno avtomatizacijo.

Kaj je 4-osna CNC obdelava?

4-osna CNC obdelava je napreden proizvodni proces, kjer računalniško vodeno obdelovalno orodje deluje vzdolž štirih osi in ustvarja kompleksne dele z visoko natančnostjo. Za razliko od tradicionalne 3-osne obdelave, ki se premika vzdolž osi X, Y in Z, 4-osni CNC stroj doda rotacijsko os (običajno os A), ki omogoča obdelavo pod več koti brez ročnega premeščanja.

Zakaj uporabljati 4-osno CNC obdelavo?

• Kompleksna geometrija:Idealno za dele, ki zahtevajo zapletene krivulje, podrezane ali večstranske značilnosti.
• Učinkovitost:Skrajša čas namestitve z obdelavo več površin v eni operaciji.
• Natančnost:Ohranja strožje tolerance v primerjavi z ročnim premeščanjem.
• Gospodarne:Znižuje stroške dela in materialne odpadke za proizvodnjo srednjega do velikega obsega.

Kako deluje 4-osna CNC obdelava? (korak za korakom)

1. Dizajn:Ustvari se 3D CAD model in pretvori v G-kodo, združljivo s CNC.
2. Setup:Obdelovanec je pritrjen na vrtljivo mizo (os A).
3. Obdelave:Orodje se premika vzdolž osi X, Y, Z, medtem ko os A vrti del za neprekinjeno rezanje.
4. Zaključna:Sledijo lahko sekundarni postopki (npr. raziglevanje).

Ali lahko 4-osni stroji nadomestijo 3-osni?

Medtem ko 4-osni CNC ponuja vrhunsko vsestranskost, 3-osni stroji ostajajo praktični za enostavnejše dele zaradi nižjih stroškov in hitrejšega programiranja. Izbira je odvisna od kompleksnosti delov, proračuna in obsega proizvodnje.

Ali 4-osna obdelava podpira vse materiale?

Da, 4-osni CNC stroji lahko obdelujejo kovine (aluminij, jeklo), plastiko in kompozite. Vendar pa lahko lastnosti materiala, kot je trdota, zahtevajo specializirano orodje ali prilagojene hitrosti vrtenja.
