5-osna CNC obdelava je revolucionarna proizvodna tehnologija, ki omogoča izdelavo zelo kompleksnih in natančnih komponent. Ta članek raziskuje zapletenost kompleksne 5-osne CNC obdelave in visoko natančne 5-osne CNC obdelave, pojasnjuje njihove aplikacije, prednosti in kako delujejo. Ne glede na to, ali ste v vesoljski industriji, medicini ali avtomobilski industriji, vam bo ta vodnik pomagal razumeti, zakaj je 5-osna CNC obdelava spremenila igro za sodobno proizvodnjo.
Kaj je 5-osna CNC obdelava?
5-osna CNC obdelava se nanaša na uporabo računalniških strojev za numerično krmiljenje (CNC), ki lahko orodje ali obdelovanec premikajo vzdolž petih različnih osi hkrati. Te osi vključujejo tri linearne osi (X, Y, Z) in dve rotacijski osi (A in B ali C). Ta zmogljivost omogoča ustvarjanje zelo zapletenih geometrij in natančnih komponent, ki jih je težko ali nemogoče doseči s tradicionalno 3-osno obdelavo.

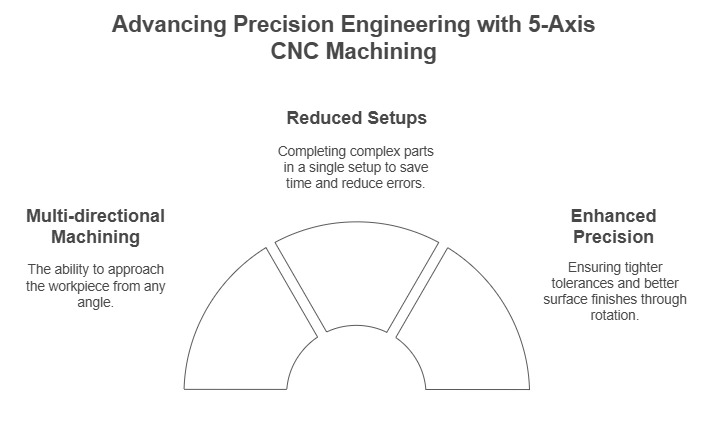

Ključne značilnosti 5-osnega CNC obdelave:
Večsmerna obdelava: Orodje se lahko približa obdelovancu iz katerega koli kota.
Zmanjšane nastavitve: Kompleksne dele je mogoče dokončati v eni sami nastavitvi, kar prihrani čas in zmanjša število napak.
Izboljšana natančnost: Možnost vrtenja obdelovanca zagotavlja strožje tolerance in boljšo površinsko obdelavo.
Zakaj izbrati 5-osno CNC obdelavo?
5-osna CNC obdelava ponuja neprimerljive prednosti za industrije, ki zahtevajo visoko kompleksnost in natančnost. Tukaj je razlog, zakaj je to najprimernejša izbira:
1. Kompleksne geometrijske zmogljivosti
Idealno za dele z zapleteno zasnovo, kot so lopatice turbine, rotorji in medicinski vsadki.
Omogoča podrezanje in obdelavo globokih votlin, kar je izziv za 3-osne stroje.
2. Visoka natančnost in natančnost
Dosega ozke tolerance (do ±0,0001 palca) in vrhunsko površinsko obdelavo.
Zmanjšuje človeške napake z avtomatizacijo zapletenih postopkov obdelave.
3. Učinkovitost in stroškovna učinkovitost
Manj nastavitev pomeni hitrejše proizvodne čase in nižje stroške dela.
Zmanjšuje odpadke materiala z optimizacijo poti orodja.
4. Vsestranskost v različnih panogah
Uporablja se v vesoljskih, avtomobilskih, medicinskih, energetskih in obrambnih sektorjih.
Primerno za obdelavo širokega nabora materialov, vključno s kovinami, plastiko in kompoziti.
Kako deluje 5-osna CNC obdelava?
Razumevanje mehanike 5-osne CNC obdelave je bistvenega pomena za cenitev njenih zmogljivosti. Tukaj je razčlenitev po korakih:
1. korak: Načrtovanje dela
Inženirji ustvarijo 3D CAD model dela s programsko opremo, kot je SolidWorks ali AutoCAD.
Zasnova vključuje vse geometrijske podrobnosti, tolerance in zahteve za površinsko obdelavo.
2. korak: Ustvarjanje poti orodij
Programska oprema CAM (Computer-Aided Manufacturing) pretvori CAD model v poti orodja.
Programska oprema določa optimalne premike orodja, hitrosti rezanja, in hitrosti podajanja.
3. korak: Nastavitev naprave
Obdelovanec je varno pritrjen na vrtljivo mizo stroja.
Orodja se naložijo v vreteno stroja in program se naloži.
4. korak: Strojna obdelava dela
Stroj premika orodje in obdelovanec vzdolž petih osi hkrati.
Kompleksne funkcije, kot so krivulje, koti in podrezanja, so strojno obdelane v eni sami nastavitvi.
5. korak: Pregled kakovosti
Končni del se pregleda z uporabo CMM (Coordinate Measuring Machine) ali drugih natančnih orodij.
Meritve se primerjajo s specifikacijami zasnove, da se zagotovi natančnost.
Ali lahko 5-osna CNC obdelava prenese tako kompleksnost kot natančnost?
Absolutno! 5-osna CNC obdelava je edinstveno sposobna združevati kompleksnost in natančnost. Tukaj je opisano, kako:
Kompleksna 5-osna CNC obdelava
Aplikacije: Vesoljske komponente (npr. Lopatice turbin), avtomobilski prototipi in umetniške skulpture.
Izzivi: Zahteva napredno programiranje in usposobljene operaterje za upravljanje zapletenih poti orodij.
Visoko natančna 5-osna CNC obdelava
Aplikacije: Medicinski pripomočki (npr. Vsadki), optične komponente in mikrostrojno obdelani deli.
Izzivi: Zahteva ultra natančne stroje, visokokakovostna orodja in nadzorovana okolja za zmanjšanje vibracij in toplotnih popačenj.
Združevanje kompleksnosti in natančnosti
Primer: Lopatica turbine za reaktivni motor zahteva kompleksne aerodinamične oblike in natančnost na ravni mikronov.
Rešitev: 5-osni CNC stroji lahko dosežejo tako z uporabo napredne programske opreme CAM kot z visoko zmogljivimi rezalnimi orodji.
Kakšna je razlika med kompleksno 5-osno CNC obdelavo in visoko natančno 5-osno CNC obdelavo?
Medtem ko tako kompleksna kot visoko natančna 5-osna CNC obdelava uporablja isto 5-osno tehnologijo, se njihov fokus in uporaba bistveno razlikujeta:
Kompleksna 5-osna CNC obdelava:
Osredotoča se na ustvarjanje zapletenih geometrij in oblik, ki jih je težko doseči s tradicionalnimi metodami obdelave.
Primeri vključujejo lopatice turbine, rotorje in kalupe z globokimi votlinami.
Daje prednost prilagodljivosti in zmožnosti strojne obdelave iz več zornih kotov.
Visoko natančna 5-osna CNC obdelava:
Osredotoča se na doseganje izjemno ozkih toleranc in vrhunske površinske obdelave.
Primeri vključujejo medicinske vsadke, optične leče in vesoljske komponente.
Daje prednost natančnosti, ponovljivosti in zmanjševanju napak.
Če povzamemo, kompleksna 5-osna obdelava govori o geometrijski kompleksnosti, medtem ko je visoko natančna 5-osna obdelava o dimenzijski natančnosti.
Optimizacija delovnega toka pri visoko natančni 5-osni CNC obdelavi
Optimizacija delovnega toka pri visoko natančni 5-osni CNC obdelavi je ključnega pomena za doseganje doslednih rezultatov in povečanje učinkovitosti. To naredite tako:
Napredna programska oprema CAM:
Uporabite programsko opremo s simulacijskimi zmogljivostmi za zaznavanje trkov in optimizacijo poti orodja.
Poskrbite, da programska oprema podpira hitro obdelavo (HSM) za bolj gladko obdelavo.
Upravljanje orodij:
Uporabite visokokakovostna orodja, odporna proti obrabi, da ohranite natančnost pri dolgih vožnjah.
Uvedite samodejne menjalnike orodja, da zmanjšate čas izpadov.
Kalibracija stroja:
Redno umerjajte stroj, da zagotovite natančnost.
Uporabite orodja za lasersko kalibracijo za preverjanje natančnosti položaja.
Nadzor okolja:
Ohranite stabilno temperaturo in vlažnost, da preprečite toplotno raztezanje.
Izolirajte stroj od vibracij in zunanjih motenj.
Usposabljanje operaterja:
Usposobite operaterje za obvladovanje zelo natančnih nalog in odpravljanje težav.
Spodbujajte nenehno učenje, da bi sledili tehnološkemu napredku.
Načelo delovanja učinkovitosti kompleksne 5-osne CNC obdelave
Učinkovitost kompleksne 5-osne CNC obdelave je v njeni sposobnosti izvajanja več operacij v eni nastavitvi. Deluje takole:
Hkratno 5-osno gibanje:
Stroj lahko orodje in obdelovanec premika vzdolž petih osi hkrati, kar zmanjšuje potrebo po premeščanju.
Zmanjšane nastavitve:
Kompleksne dele je mogoče obdelati naenkrat, s čimer se odpravijo napake, ki jih povzroča več nastavitev.
Optimizirane poti orodij:
Napredna programska oprema CAM izračuna najučinkovitejše poti orodja, s čimer zmanjša čas prostega teka in obrabo orodja.
Vsestranski dostop do orodij:
Možnost nagibanja in vrtenja orodja omogoča boljši dostop do težko dostopnih območij, kot so globoke votline in podrezi.
Napredne metode testiranja izdelkov za kompleksne 5-osne CNC obdelane dele
Zagotavljanje kakovosti kompleksnih 5-osnih CNC obdelanih delov zahteva napredne metode testiranja. Tukaj je nekaj tehnik:
Koordinatni merilni stroj (CMM):
Uporablja sondo za merjenje fizičnih dimenzij dela glede na CAD model.
Lasersko skeniranje:
Zajame površinsko geometrijo dela za primerjavo s specifikacijami zasnove.
Testiranje hrapavosti površine:
Meri površinsko obdelavo, da zagotovi, da izpolnjuje zahtevane standarde.
Neporušitveno preskušanje (NDT):
Tehnike, kot so ultrazvočno testiranje in rentgenski pregled, zaznajo notranje napake, ne da bi poškodovale del.
Funkcionalno testiranje:
Preizkusi del v dejanskih pogojih, da preveri njegovo delovanje.
Kritični previdnostni ukrepi pri uporabi za kompleksne 5-osne CNC stroje
Uporaba kompleksnih 5-osnih CNC strojev zahteva posebno pozornost do varnostnih in operativnih smernic. Tukaj je nekaj previdnostnih ukrepov:
Pravilno usposabljanje:
Poskrbite, da so upravljavci usposobljeni za ravnanje s kompleksnostjo strojev.
Redno vzdrževanje:
Upoštevajte načrt vzdrževanja proizvajalca, da preprečite okvare.
Pregled orodja:
Pred vsakim postopkom preverite obrabo in poškodbe orodja.
Zavarovanje obdelovanca:
Prepričajte se, da je obdelovanec varno pritrjen, da preprečite premikanje med obdelavo.
Protokoli za nujne primere:
Imejte jasne postopke za ravnanje v nujnih primerih, kot so zlom orodja ali izpad električne energije.
Nasveti za vzdrževanje in nego za podaljšanje življenjske dobe visoko natančne 5-osne CNC obdelovalne opreme
Pravilno vzdrževanje je bistvenega pomena za ohranjanje visoko natančnih 5-osnih CNC strojev v vrhunskem stanju. Tukaj je nekaj nasvetov:
Dnevno čiščenje:
Odstranite ostružke in odpadke iz stroja, da preprečite kopičenje.
Mazanje:
Redno namažite gibljive dele, da zmanjšate trenje in obrabo.
Kalibracija:
Redno umerite napravo, da ohranite natančnost.
Posodobitve programske opreme:
Poskrbite, da bo programska oprema naprave posodobljena, da boste lahko izkoristili najnovejše funkcije in popravke napak.
Strokovno servisiranje:
Načrtujte redno servisiranje s strani usposobljenih tehnikov, da zgodaj odpravite morebitne težave.
Katere panoge imajo koristi od 5-osne CNC obdelave?
5-osna CNC obdelava je temelj sodobne proizvodnje. Tukaj je nekaj panog, ki se zanašajo nanjo:
1. Vesoljska industrija
Uporaba: Lopatice turbine, sestavni deli motorja in konstrukcijski deli.
Prednosti: Lahka zasnova, visoka trdnost in tesne tolerance.
2. Medicinski
Uporaba: Implantati, kirurški instrumenti in protetika.
Prednosti: Biokompatibilni materiali, zapleteni modeli in visoka natančnost.
3. Avtomobilska industrija
Aplikacije: Prototipi, bloki motorjev in deli po meri.
Prednosti: Hitrejša proizvodnja, manjša teža in izboljšana zmogljivost.
4. Energija
Uporaba: Sestavni deli vetrnih turbin, deli za nafto in plin.
Prednosti: Trajnost, učinkovitost in odpornost na ekstremne pogoje.
5. Obramba
Aplikacije: Orožni sistemi, oklepna vozila in komunikacijske naprave.
Prednosti: Visoka zanesljivost, natančnost in varnost.
Kako izbrati pravi 5-osni CNC stroj?
Izbira pravega 5-osnega CNC stroja je odvisna od vaših specifičnih potreb. Tukaj je kontrolni seznam, ki vam bo pomagal pri odločitvi:
1. Vrsta stroja
Miza / miza: Obdelovanec se vrti na dveh osih, kar je idealno za majhne dele.
Glava/glava: Orodje se vrti na dveh osih, primerno za velike dele.
Miza / glava: Kombinacija obeh, ki ponuja maksimalno prilagodljivost.
2. Točnost in ponovljivost
Poiščite stroje z visoko natančnostjo položaja (npr. ±0,0001 palca).
Zagotovite, da lahko stroj ohrani natančnost v dolgih proizvodnih serijah.
3. Združljivost programske opreme
Izberite stroj, ki podpira standardno programsko opremo CAD/CAM.
Poskrbite, da lahko programska oprema obravnava zapletene poti orodij in simulacije.
4. Združljivost materialov
Preverite, ali stroj lahko ravna z materiali, s katerimi delate (npr. Titan, aluminij, kompoziti).
Upoštevajte moč in togost stroja za težko obdelavo.
5. Proračun in donosnost naložbe
Uravnotežite začetne stroške z dolgoročnimi koristmi, kot so zmanjšani prihranki dela in materiala.
Upoštevajte stroške vzdrževanja in razpoložljivost tehnične podpore.
1. Kakšna je razlika med 3-osno in 5-osno CNC obdelavo?
3-osni stroji se premikajo vzdolž osi X, Y in Z, medtem ko 5-osni stroji dodajajo dve rotacijski osi, kar omogoča bolj zapleteno in natančno obdelavo.
2. Ali lahko 5-osni CNC stroji delujejo z vsemi materiali?
Da, 5-osni CNC stroji lahko obdelujejo široko paleto materialov, vključno s kovinami, plastiko in kompoziti, odvisno od zmogljivosti stroja.
3. Kako 5-osna CNC obdelava izboljša učinkovitost?
Z zmanjšanjem števila nastavitev, zmanjšanjem menjave orodja in optimizacijo poti orodja 5-osna obdelava bistveno pospeši proizvodnjo.
4. Ali je 5-osna CNC obdelava primerna za mala podjetja?
Medtem ko je začetna naložba visoka, lahko mala podjetja izkoristijo 5-osno obdelavo, če proizvajajo kompleksne ali visoko natančne dele.
5. Kakšni so izzivi 5-osne CNC obdelave?
Izzivi vključujejo visoke stroške, potrebo po usposobljenih operaterjih ter kompleksnost programiranja in nastavitve.
